上海慶工Y型夾套加熱過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由Y型夾套加熱過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。上海慶工Y型夾套加熱過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。
上海慶工Y型夾套加熱過濾器分全夾套或半夾套，整體采用無縫鋼管進行焊接組裝而成，其整體長度或高度可由客戶或現場實際情況進行定做，法蘭型式可選WN、SO、PL，并可進根據客戶要求進行無損檢測（RT射線、UT超聲波、磁粉MT），材質及壓力均可按客戶要求進行定做。上海慶工Y型夾套加熱過濾器可選裝壓力表、壓差計、排污閥等零配件。
| 1、鑄制法蘭Y型過濾器 | 5、高壓鍛造Y型過濾器 |
| 2、焊制Y型過濾器 | 6、拉桿伸縮Y型過濾器 |
| 3、螺紋Y型過濾器 | 7、異徑Y(jié)型過濾器 |
| 4、Y型夾套加熱過濾器 | 8、塑料Y型過濾器 |
 |
 |
 |
 |
 |
 |
|
殼體材質 |
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
濾芯材質 |
304 304L 316 316L 其他特殊材 |
|
公稱通徑/公稱壓力 |
DN15—1500mm PN0.6—20.0MPa |
|
過濾精度 |
10目—500目 或更高 |
|
連接形式 |
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作溫度 |
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃ |
|
外表 |
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆 |
|
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
|

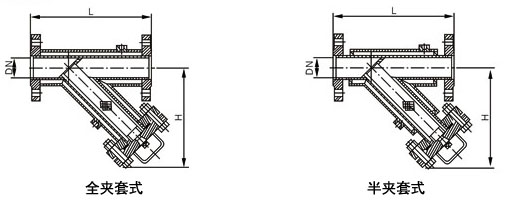

公稱通徑 DN |
尺寸 |
有效過濾面積┫Effective Filtrate Area |
|
|
L |
H |
||
|
15*15 |
260 |
177 |
0.00252 |
|
20*15 |
280 |
196 |
0.003 |
|
25*15 |
290 |
208 |
0.0033 |
|
32*15 |
310 |
227 |
0.0051 |
|
40*15 |
320 |
238 |
0.0052 |
|
50*15 |
300 |
240 |
0.0063 |
|
65*15 |
340 |
274 |
0.0091 |
|
80*15 |
380 |
307 |
0.0127 |
|
100*25 |
450 |
349 |
0.018 |
|
150*25 |
580 |
424 |
0.033 |
|
200*25 |
700 |
520 |
0.054 |
|
250*25 |
800 |
606 |
0.078 |
|
300*25 |
950 |
728 |
0.114 |
 過濾器本體濾芯 |
 過濾器席型網 |
 過濾器排污閥 |
 過濾器壓力表 |
 過濾器壓差計 |
|
訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
