高壓鍛造Y型過濾器

產品概述

　　上海慶工高壓鍛造Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由高壓鍛造Y型過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。上海慶工高壓鍛造Y型過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。

產品特點

　　上海慶工高壓Y型過濾器其整體采用鍛造一體成型，壓力范圍可在CL1500~CL2500之間，過濾精度為客戶訂貨時提供。Y型過濾器可選裝壓力表、壓差計、排污閥等零配件。

Y型過濾器分類

1、鑄制法蘭Y型過濾器	5、高壓鍛造Y型過濾器
2、焊制Y型過濾器	6、拉桿伸縮Y型過濾器
3、螺紋Y型過濾器	7、異徑Y(jié)型過濾器
4、Y型夾套加熱過濾器	8、塑料Y型過濾器

鍛造Y型過濾器適用范圍

　　●泵前保護 ●過濾潤滑油、航煤等油品 ●制冷系統中的物料 ●涂裝清洗
　　●化工、石油化生產中的物料 ●濾清樹脂、丙烯酸和黏膠乳劑 ●防止噴頭堵塞

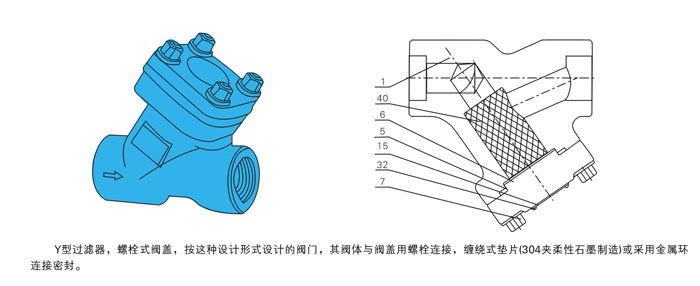

鍛造Y型過濾器結構

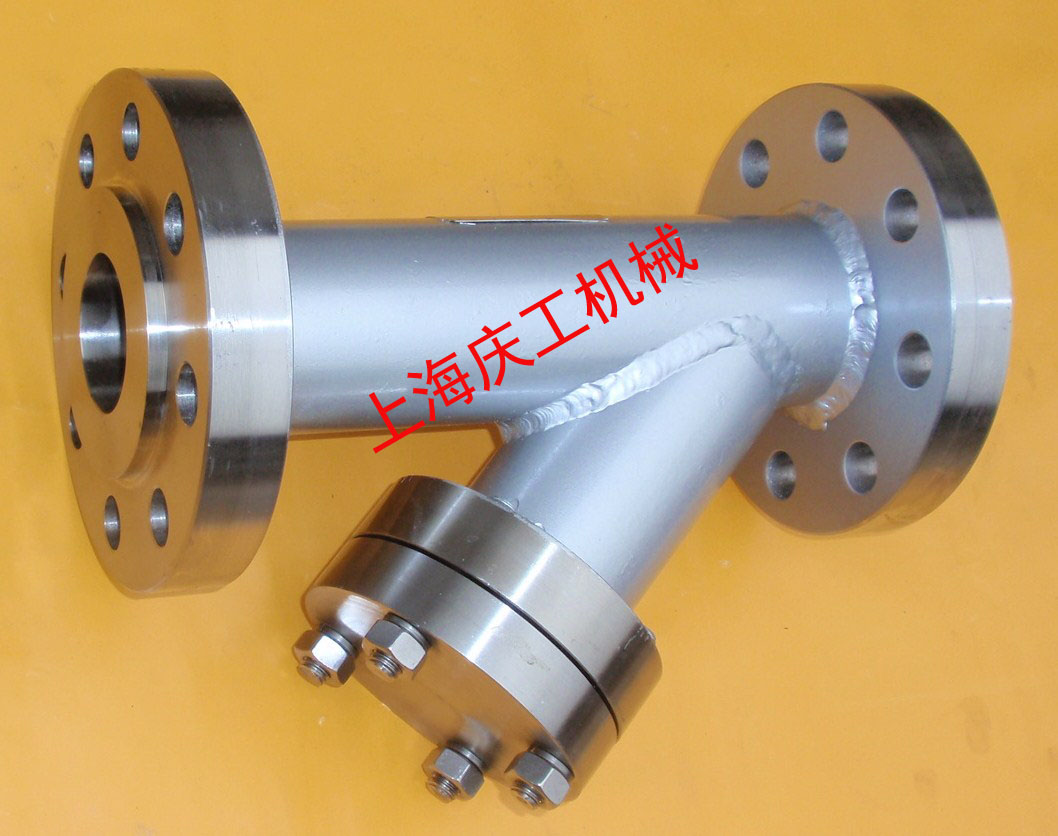

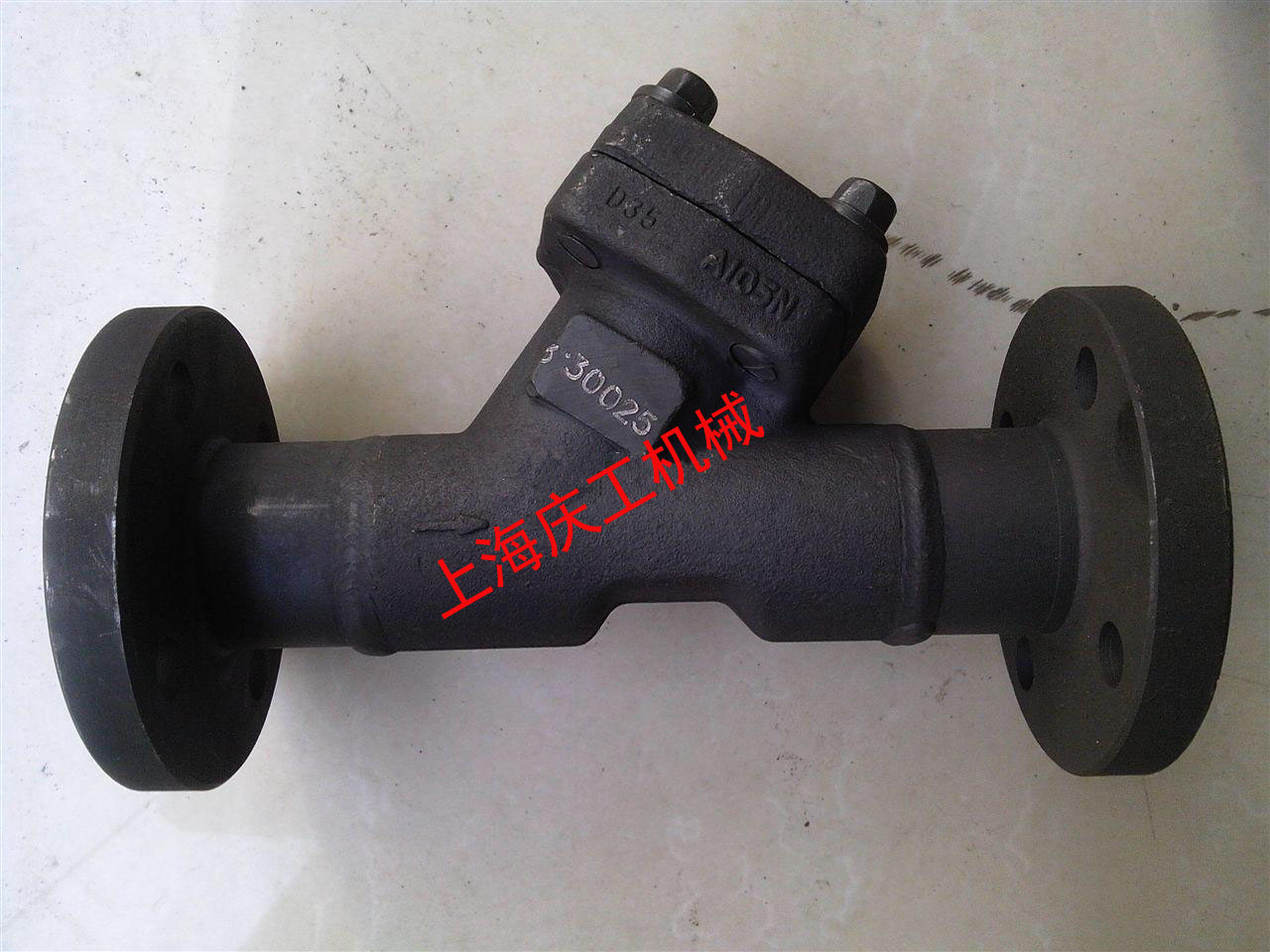

鍛造Y型過濾器產品實物圖

鍛造Y型過濾器綜合參數

殼體材質	20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材
濾芯材質	304 304L 316 316L 其他特殊材
公稱通徑/公稱壓力	DN15—1500mm PN0.6—20.0MPa
過濾精度	10目—500目或更高
連接形式	對焊連接或承插焊連接（I）法蘭連接（II）螺紋連接（III）
法蘭標準	HG GB HGJ JB ANSI JIS DIN BS NF
密封面	突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
工作溫度	碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃
外表	碳鋼：防腐油漆不銹鋼：酸洗處理或防腐油漆
設計制造檢測標準	SH/T3411-1999 HG/T21637
