產品概述

　　磁性浮子液位計全過程測量無盲區，顯示醒目，指示直觀，且測量范圍大，可選配三磁液位開關，實現液位或界位上下限報警和控制，也可配液位變送器，可將液位、界位信號轉換成4～20mADC標準信號。液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降(見圖一)。浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°;當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。精密的紅白磁性翻柱，普通型(常溫)采用塑料樹脂；高溫型采用精密氧化鋁陶瓷燒結工藝，鎧入高溫永久磁鋼耐溫可達520℃。

　　可選配液位開關，實現液位上下限報警和控制。

　　可選配液位變送傳感器，將液位信號轉換成二線制（4-20mA）標準信號，實現遠距離檢測，指示記錄與控制。

產品分類

工作原理與結構

　　磁性浮子液位計有簡體、浮子、浮子室、法蘭、放氣螺栓。指示器，傳感器等部分組成。它經上、下過程連接法蘭安裝于容器的側面，根據浮子重量和浮子排開液體體積重量相等的原理。使裝有永久磁鋼的浮子在被測介質中隨游液位的變化而上下移動，浮子內磁鋼驅動顯示部分，當液位上升時將它翻成紅色一面向外，當液位下降時將它翻成白色一面向外，遠傳部分是將傳感器安裝于浮子室外側，由浮子內磁鋼驅動傳感器部分發生動作信號，顯示儀表或控制箱安裝于控制室內，使操作人員及時正確的掌握液位的變化情況。

產品結構圖

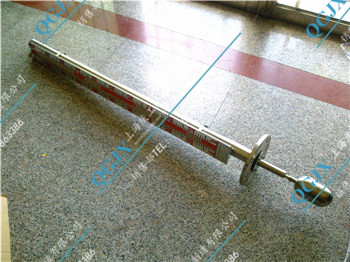

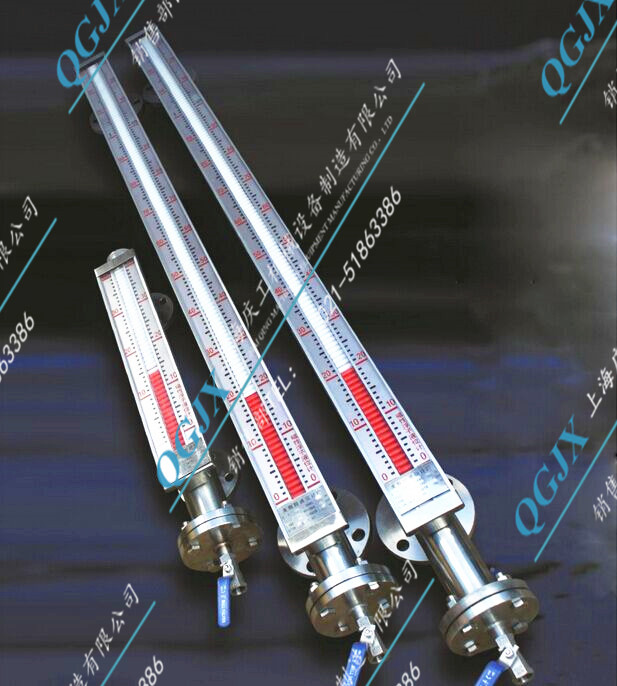

產品實物圖

訂貨須知

　　訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。
