夾套保溫籃式過濾器

產品概述

　　上海慶工夾套保溫籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大2-3倍，遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾器。

　　上海慶工夾套保溫籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入有一定規格的濾網的濾桶后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆的濾桶取出，處理后重新裝入即可裝入重新使用。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。

產品特點

　　上海慶工夾套保溫籃式過濾器型式多種多樣，可隨客戶的使用情況及工況進行調整，其長度、直徑、材質及壓力均可按客戶要求進行定做，上海慶工夾套保溫籃式過濾器進出口布位方向多變，滿足多種工況，法蘭型式可選WN、SO、PL，并可進根據客戶要求進行無損檢測（RT射線、UT超聲波、磁粉MT），上海慶工夾套保溫籃式過濾器可選裝壓力表、壓差計、排污閥等零配件。

籃式過濾器分類

1、夾套保溫籃式過濾器	2、直通弧底籃式過濾器
3、高低接管平底籃式過濾器	4、高低接管弧底籃式過濾器
5、防內漏藍式過濾器

籃式過濾器適用范圍

　　●泵前保護 ●過濾潤滑油、航煤等油品 ●制冷系統中的物料 ●涂裝清洗
　　●化工、石油化生產中的物料 ●濾清樹脂、丙烯酸和黏膠乳劑 ●防止噴頭堵塞

籃式過濾器結構圖

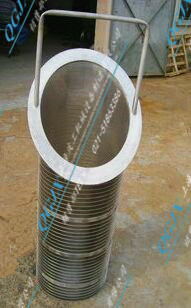

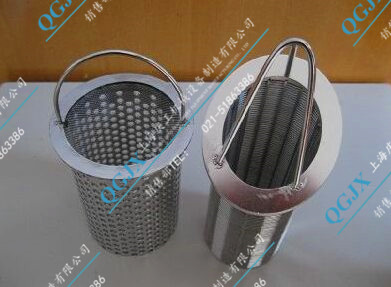

籃式過濾器產品實物圖

籃式過濾器主體綜合參數

殼體材質	20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材
濾芯材質	304 304L 316 316L 其他特殊材
公稱通徑/公稱壓力	DN15—1500mm PN0.6—20.0MPa
過濾精度	10目—500目或更高
連接形式	對焊連接或承插焊連接（I）法蘭連接（II）螺紋連接（III）
法蘭標準	HG GB HGJ JB ANSI JIS DIN BS NF
密封面	突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
工作溫度	碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃
外表	碳鋼：防腐油漆不銹鋼：酸洗處理或防腐油漆
設計制造檢測標準	SH/T3411-1999 HG/T21637
